- Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №8 22 кВт, 1500 об. № вентилятораB b Lmax...
- аеродинамічні показники
- Особливість конструкції - пиловий вентилятор ВРП 140-40 №8
- Монтаж і введення в експлуатацію - вентилятор радіальний ВРП 140-40

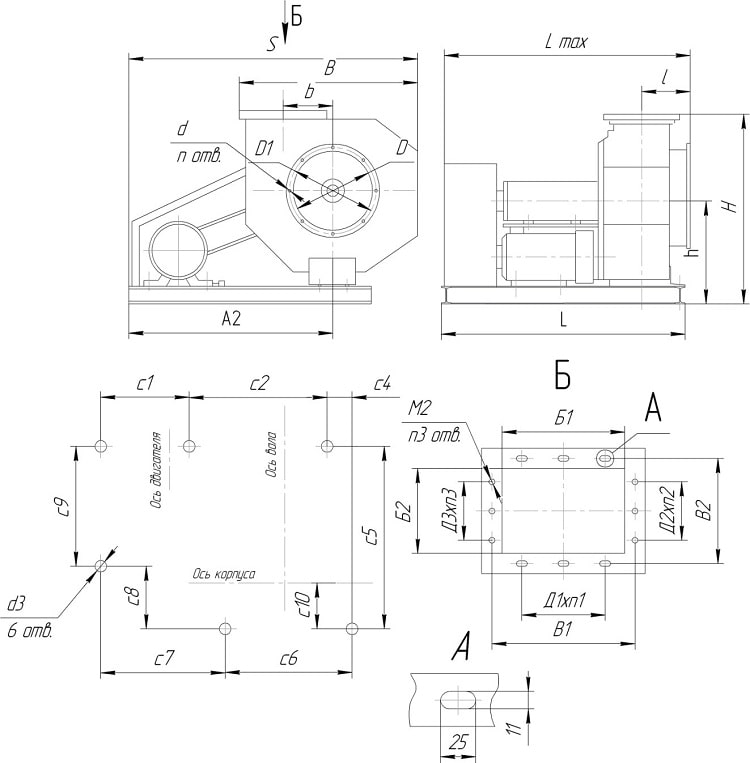

Габаритні розміри - пиловий вентилятор ВЦП 7-40 (ВРП 140-40) №8 22 кВт, 1500 об.
№ вентилятораB b Lmax l H h S D
D1 d n Б1 Б2 B1 B2 d2 Д1 × n1 ВЦП 7-40 №8 1210 378 1250 338 1280 720 2130 467 467 11 12 480 480 540 543 M10 100 × 5 № вентилятора Д2 × n2 Д3 × n3 з1 с2
с3 с4 С5 С6 С7 С8 с9 с10 d3 ВЦП 7-40 №8 100 × 4
100 × 4 850 850 300 57 935 720 1040 269 670 236 18
Застосування - пиловий радіальний вентилятор ВЦП 7-40, ВРП 140-40
Пиловий вентилятор ВРП 140-40 застосовується в дрібній або великої промисловості, для роботи в воздуховодних системах, де потрібно проводити видалення або переміщення різних газоповітряних сумішей, в яких може міститися пил або тверді частинки, при їх концентрації не більше 1 кг / м³.
Радіальні вентилятори ВЦП 7-40 також можуть переміщувати будь-який інший повітря, без вмісту маслянистих, хімічних, волокнистих або липких матеріалів. Номінальна робоча температура повітря 80 ° С, при загальному вмісті домішок в повітрі до 1000000 мг / м3 (1 кг / м3).

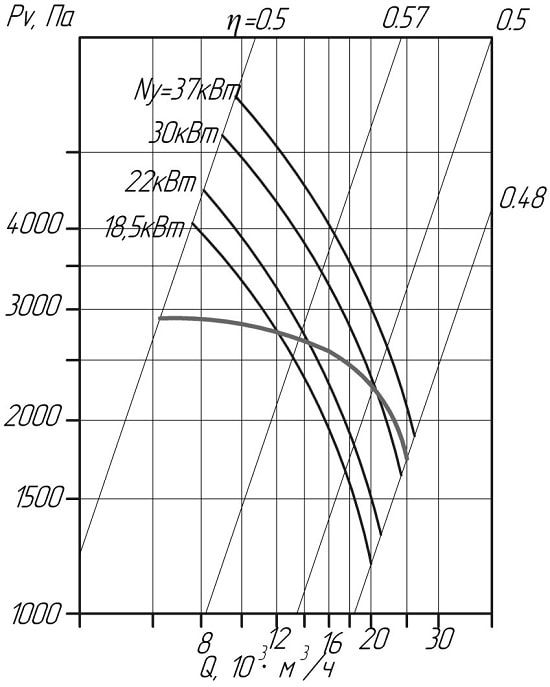

аеродинамічні показники
Вентилятор пиловий ВРП 140-40 (ВЦП 7-40) розрахований для такої роботи:
- Видалення деревної стружки або пилу з деревообробних верстатів;
- Видалення металевої стружки і пилу з металообробних верстатів;
- Проведення санітарно-технічних і виробничих цілей в стаціонарних умовах;
- Видалення пилу під час обробки вовни, бавовни і т.д .;
- Застосування в пилоочисного установка і системах пневмотраспорта.
Номінальний технологічний стандарт відповідно до ТУ 22-4577-79 і стандарту конструкції згідно ГОСТ 5976-73.
Вентилятор може виготовляється з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності.
Особливість конструкції - пиловий вентилятор ВРП 140-40 №8
Корпус радіального пилового вентилятора ВЦП 7-40 (ВРП 140-40) може виготовлятися з вуглецевої або нержавіючої сталі, різнорідних матеріалів, а також алюмінієвих сплавів високої міцності. Конструкція являє собою спиралевидную нероз'ємному конструкцію з електродвигуном.
На передній стінці корпуса розташовується вхідний патрубок з фланцем циліндричної форми. Для забезпечення кращої герметичності вихідний патрубок приварюють до корпусу, а зазори між вхідними патрубками і робочим колесом можна регулювати.
Коли за допомогою обертання лопаток на робочому колесі у вхідний патрубок потрапляє повітря, і за допомогою роботи всього пристрою повітряні потоки відхиляються на 90 ° в радіальному напрямку, проходять через равлика спірального корпусу, а далі виходять з вентиляційного вихлопу.
Монтаж і введення в експлуатацію - вентилятор радіальний ВРП 140-40
Перед запуском вентилятор пиловий радіальний ВЦП 7-40 №8, потрібно уважно оглянути і перевірити всі вузли. Далі провести весь ряд описаних нижче операцій:
- Переконайтеся в тому, що робоче колесо легко і плавно обертається;
- Проведіть перевірку і регулювання осьового і радіального зазору;
- Перевірте якість затягування болтів і наскільки добре закріплено робоче колесо;
- Заземлите корпус вентилятора і двигуна;
- Ненадовго включите / вимкніть вентилятора, щоб перевірити напрямок обертання робочого колеса. Напрямок повинно відповідати стрілкам вказівниками на корпусі вентилятора;
- Провести приєднання нагнітальних і всмоктуючих повітропроводів за допомогою гнучких вставок.
Після перевірки запускайте вентилятор в роботу. Але, якщо вентилятор почне видавати небажані шуми або стуки, то потрібно перевірити вентилятор пиловий ВРП 140-40 на предмет неправильного підключення або поломок.
ВентиляторДвигунПотужність, кВтЧастота вр., Об / хвТиск, ПаПродуктивність.м³ / год тис.Вага, кгвиконання № 5 ВЦП 7-40 (140-40) №8 АІР 160 S6
11 1000 800 16,7 - ВЦП 7-40 (140-40) №8 АІР 160 S4 15 1500 1732-950 3,14-19 546 ВЦП 7-40 (140-40) №8 АІР 160 М4 18,5 1500 1732-915 3,14-19,57 566 ВЦП 7-40 (140-40) №8 АІР 180 S4 22 1500 2062-1089 3,43-21,35 591 ВЦП 7-40 (140-40) №8 АІР 180 М4 30 1500 2420-1278 3,72-23,13 625 ВЦП 7-40 (140-40) №8 АІР 200 М4 37 1500 2806-1482 4-24,9 673 ВЦП 7-40 (140-40) №8 АІР 200 L4 45 1500 3221-1702 4,29-26,68 749
Щоб отримати більше інформації або купити пиловий радіальний вентилятор ВЦП 7-40 (ВРП 140-40) №8 22 кВт, 1500 об. , Вам необхідно звернутися до менеджерів компанії "ОВК Комплект". Це професіонали своєї справи, завжди готові допомогти з вибором необхідної моделі, враховуючи всі Ваші побажання.
